■特点

•与调速电机组合实现宽范围的无级变速。

•功能丰富，可实现缓慢加速,缓慢减速及电机堵转保护。.

•调速器运行电容直接安装于调速器内部，布线整齐、方便。

■型号参数表

型号                SP

安装方式            多功能内置式

调速方法            面板按钮及电位器

电源电压            单项220V（AC)

控制功能            速度控制、缓慢加速、缓慢减速、堵转保护

适用电机功率范围    6W-200W；

运行电容            内置

电源频率            50/60Hz

调速范围            50Hz：90-1300r/min、60Hz：90-1600r/min

速度变化率          5%

电磁制动            0.4秒

使用环境            -10℃-+40℃

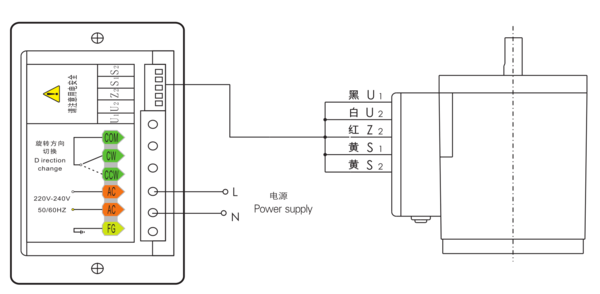

■接线方法

单向

■电机制动停止

当电机停止运转时，断开SW3,电机内失电电磁制动器刹车，电机电磁制动，保持负载。在电机正 常运转中，不允许断开SW3,否则电机及电机内的失电电磁制动器将烧坏。

•特别注意

B1、B2通电，失电电磁制动器不刹车；B1、B2断电，失电电磁制动器刹车。刹车电源开关必须与电机调速开关同步。

.运转操作

将调速器与电机按图连接，然后打开AC电源。闭合SW3,电机内失电电磁制动器通电，电磁制动 失效,此时将面板上的开关切换到RUN,电机开始旋转。

.转速调整

顺时针旋转面板上的调速器旋钮，电机转速增加，电机调整范围：50Hz:90~1300r/min60Hz:90~1600r/mino

特别注意

严禁使用SW1电源开关作为运行/制动开关开/停产调速器，并使用电机停止制动保持负载，否则易造成调速器损坏。现时由于调速器每次开电源时其内部电路有充电时间，故无法立即起动电机，动 作亦会不正常。

■停止

将调速器面板上的开关切换到STOP,电机停止。

注：此开关并非电源开关，若电机长期停止运转，则请另设电源开关。

■外部接连

注：型号WX-K可选择面板按键控制正反转或选择外接开关时，由FWD及REV外接开关K1及K2控制。电机。K1.K2可直接PLC控制。外接电位器连接于0~10V模拟量AVI输入端。
